實驗用凍干機多以小型為主，主要用于高校實驗室、科研機構以及藥品、食品等相關行業的企業。凍干機目前處于中試和生產階段。中試凍干機采用干燥室和冷阱分開設計，采用硅油作為導熱介質，既有利于節能，又有利于加快生產速度（配有電熱除霜），而且清洗方便。
本產品可以根據實驗或者生產的要求是否配置自動壓塞功能。這種凍干機配置靈活，性能優異，節能環保，符合絕大多數的實驗和中試的生產要求。
實驗室冷凍干燥機結構及各部件名稱

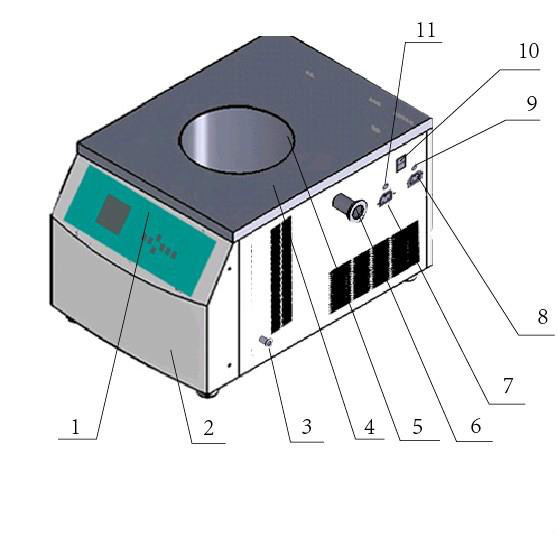

主機結構
1.控制（顯示）面板 2.主機 3 .放水（進氣）閥 4.工作臺面 5.冷阱
6.抽真空接口 7、真空泵電源 8.總電源 9.保險 10.開關 11.保險
二、 設備安裝步驟
設備連接
1、真空泵 2、抽真空連接管 3、卡箍 4、主機
注意：在開始運行之前，必須保證凍干機的正確安裝。
開機前一定要檢查確認已經加注真空泵油。
三、操作規程
3.1 預凍過程操作

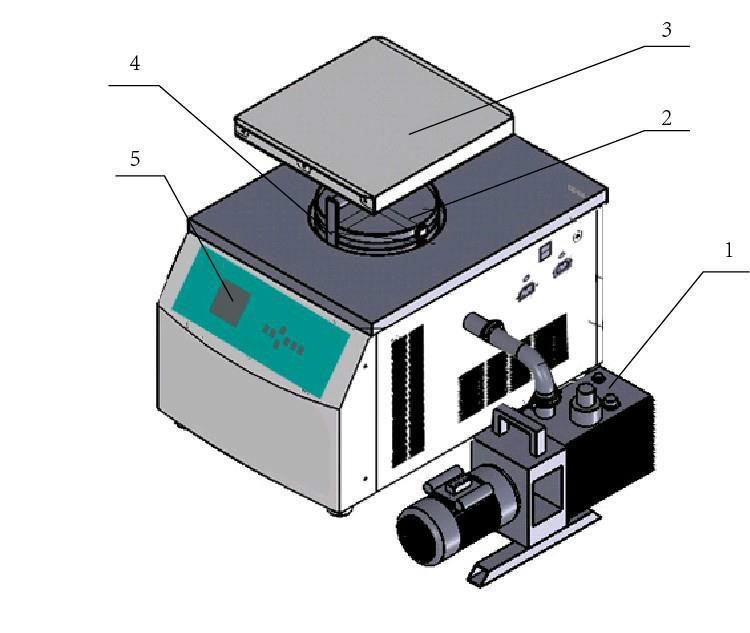

1、真空泵 2.物料盤 3.保溫蓋 4.干燥架 5.控制（顯示）面板
預凍的一般過程：
注：有低溫冰箱的用戶可以省去該步驟
?。?） 打開制冷機，對設備進行預冷，當冷阱溫度下降至-40℃以下后， 就可以對物料進行預凍；
?。?） 將物料放入物料盤（液體直接注入物料盤，固態或瓶裝物料均勻 擺放在物料盤上即可）；
（3） 將物料盤放入預凍架，探頭放入物料盤與物料充分接觸，以減少 樣品溫度與實際溫度的誤差；
?。?） 將預凍架放至冷阱內（如圖1-5所示）；
?。?） 蓋上保溫蓋；
?。?） 預凍至物料各部分溫度都下降至該物料共晶點以下后，維持1小 時左右預凍可以結束，準備進入干燥階段。
3.2干燥過程操作
3.2.1 普通型

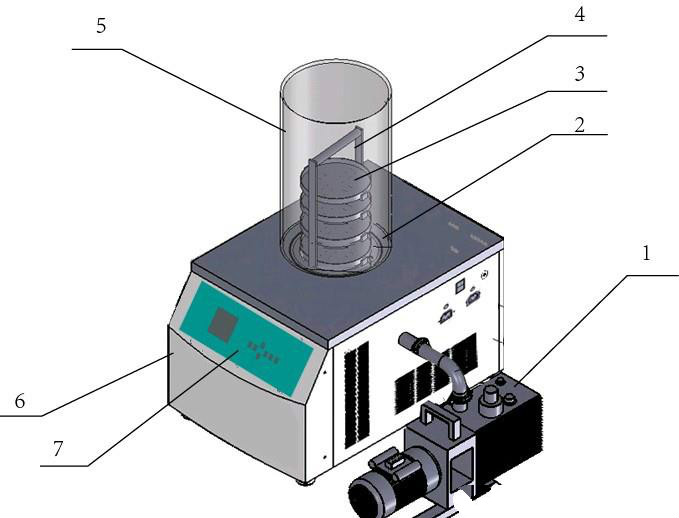

1.真空泵 2、 密封圈 3、物料盤 4、干燥架 5、有機玻璃筒 6、主機 7、控制（顯示）面板 7、主機
?。?） 將預凍架從冷阱中取出；
?。?） 將預凍好的物料取出放到干燥架上；
?。?） 將干燥架放到冷阱上面，如圖所示；
（4） 檢查密封圈完好且無雜物的前提下,罩上“有機玻璃筒”；
（5） 順時針旋緊放水閥；
（6） 打開真空泵、打開真空計。真空度下降，一般干燥過程中真空度值<20pa即為正常。
?。?） 干燥結束后，先打開“放水（進氣）閥”再關閉“真空泵”。取下有機玻璃筒，收集干燥物。
?。?） 關閉“放水（進氣）閥”，設備進行化霜，化霜結束后打開“放水（進氣）閥”排水，將設備擦拭干凈。
?。?） 真空泵不工作時請蓋上排氣孔，以防灰塵進入。
注：a、在整個干燥過程制冷機不得關閉；
b、因物質特性差異，干燥及預凍時間有差異。
3.2.2 多歧管型

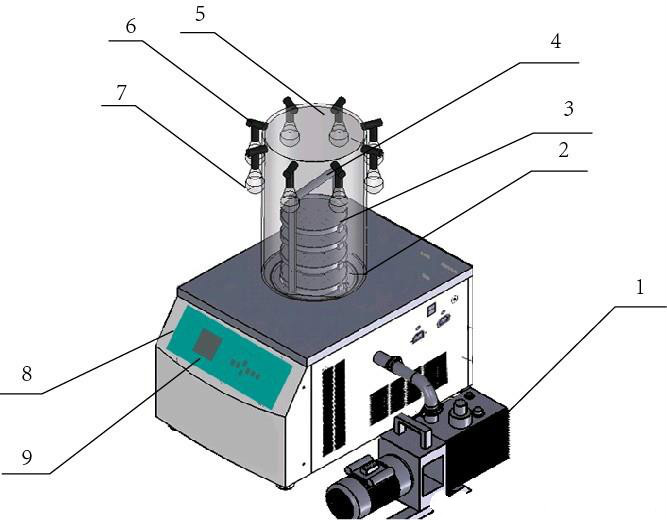

1、真空泵 2、 密封圈 3、物料盤 4、干燥架 5、有機玻璃筒 6、燒瓶7、多歧管接頭 8、主機 9、控制（顯示）面板
?。?） 將預凍架從冷阱中取出；
?。?） 將預凍好的物料取出放到干燥架上；
?。?） 將干燥架放到冷阱上面，如圖所示；
（4） 檢查密封圈完好且無雜物的前提下,罩上“有機玻璃筒”；
?。?） 順時針旋緊放水閥；
?。?） 打開“真空泵”、打開“真空計”。真空度下降，一般干燥過程中真空度值<20pa即為正常。
（7） 將燒瓶逐個掛上，并打開多歧管閥；燒瓶內物質干燥后關閉多歧管閥，取下燒瓶。
（8） 干燥結束后，先打開“放水（進氣）閥”再關閉真空泵。取下有機玻璃罩，收集干燥物。
（9） 關閉“放水（進氣）閥”，設備進行化霜，化霜結束后打開“放水（進氣）閥”排水，將設備擦拭干凈。
?。?0） 真空泵不工作時請蓋上排氣孔，以防灰塵進入。
注：a、在整個干燥過程制冷機不得關閉；
b、因物質特性差異，干燥及預凍時間有差異。
3.3關機操作
1、關閉“總電源”開關，整機控制系統掉電。
2、撥下電源插頭，真空泵電源線插頭。
3、擦拭冷阱，樣品架，有機玻璃罩。
4、真空泵不工作時請蓋上排氣孔，以防灰塵進入。
